淺談焊接車間除塵設備工作原理

文章出處：原創網責任編輯：蔡作者：蔡人氣：-發表時間：2024-02-04 00:00:00【大中小】

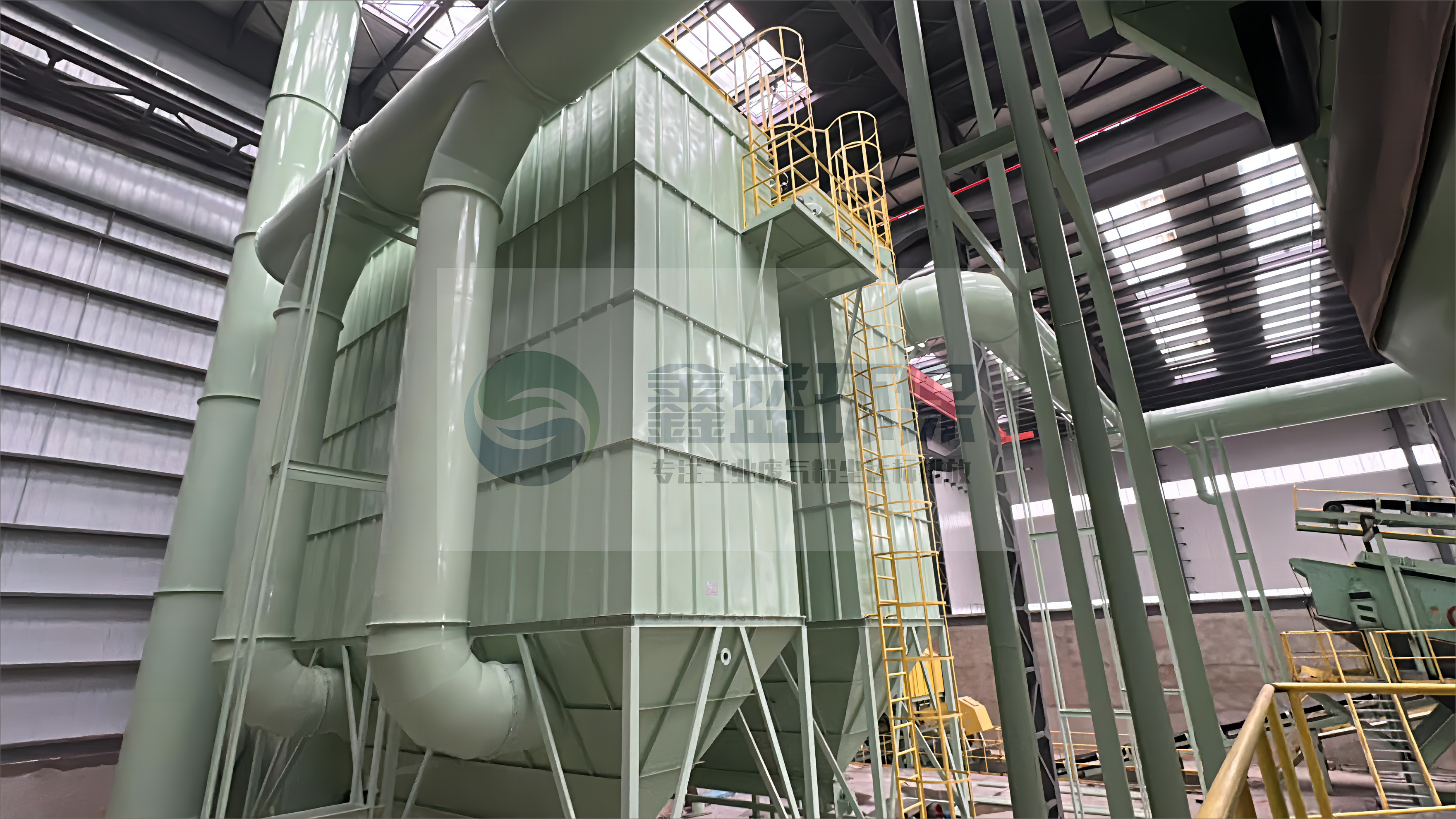

除塵器主要由上箱體、中箱體、灰斗、進風均流管、支架濾袋及噴吹裝置、卸灰裝置等組成。含塵氣體從除塵器的進風均流管進入各分室灰斗，并在灰斗導流裝置的導流下，大顆粒的粉塵被分離，直接落入灰斗，而較細粉塵均勻地進入中部箱體而吸附在濾袋的外表面上，干凈氣體透過濾袋進入上箱體，并經各離線閥和排風管排入大氣。隨著過濾工況的進行，濾袋上的粉塵越積越多，當設備阻力達到限定的阻力值時，由清灰控制裝置按差壓設定值或清灰時間設定值自動關閉一室離線閥后，按設定程序打開電控脈沖閥，進行停風噴吹，利用壓縮空氣瞬間噴吹使濾袋內壓力聚增，將濾袋上的粉塵進行抖落至灰斗中，由排灰機構排出。

　焊接車間除塵設備旋風除塵器加設旁路后其工作原理是含塵氣體從進口處切向進入，氣流在獲得旋轉運動的同時，氣流上、下分開形成雙旋蝸運動，粉塵在雙旋蝸分界處產生強烈的分離作用，較粗的粉塵顆粒隨下旋蝸氣流分離至外壁，其中部分粉塵由旁路分離室中部洞口引出，余下的粉塵由向下氣流帶入灰斗。上旋蝸氣流對細顆粒粉塵有聚集作用，從而提高除塵效率。這部分較細的粉塵顆粒，由上旋蝸氣流帶向上部，在頂蓋下形成強烈旋轉的上粉塵環，并與上旋蝸氣流一起進入旁路分離室上部洞口，經回風口引入錐體內與內部氣流匯合，凈化后的氣體由排氣管排出，分離出的粉塵進入料斗。

　　含塵氣體進入箱體內，由扁布袋過濾器進行過濾，粉塵被阻留在濾袋外表面，已凈化的氣體通過濾袋進入風機，由風機吸入直接排出，隨著過濾時間的增加，濾袋外面黏附的粉塵也不斷增加，濾袋阻力也相應增大，從而影響了除塵效率，此時啟動振打機構使黏附在濾袋表面的粉塵抖落下來，落在抽屜中的粉塵由人工拉出清除。

　　焊接車間除塵設備的工作原理：

　　含塵氣體由進風口進入箱體，由濾袋進行過濾，粉塵被阻留在濾袋外表面，凈化后的氣體由風機經出風口排出箱體外，直接排入室內。

　　隨著主機連續工作，濾袋外面黏附的粉塵不斷增加，使設備阻力不斷上升，為此必須進行清灰，使粘在濾袋外面的粉塵抖落下來，經灰斗落至集塵器中，由人工清除。

含塵氣體由總進氣管進入氣體分布室，隨后進入陶瓷旋風體和導流片之間的環形空隙。導流片使氣體由直線運動變?yōu)閳A周運動，旋轉氣流的絕大部分沿旋風體自圓筒體呈螺旋形向下，朝錐體流動，含塵氣體在旋轉過程中產生離心力，將密度大于氣體的塵粒甩向筒壁。塵粒在與筒壁接觸，便失去慣性力而靠入口速度的動量和向下的重力沿壁面向下落入排灰口進入總灰斗。旋轉下降的外旋氣流到達錐體下端位時，因圓錐體的收縮即以同樣的旋轉方向在旋風管軸線方向由下而上繼續做螺旋形流動，經過陶瓷旋風體排氣管進入排氣室，由總排氣口排出。
